一、DRVZ(H42X) 靜音式止回閥介紹
DRVZ(H42X) 靜音式止回閥主要由閥體、閥座、導流體、閻瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計壓力損失極小。閥瓣啟閉行程很短停泵時可快速關閉防止巨大的水錘聲具有靜音關閉的特點。內螺紋鑄鐵止回閥主要用于給排水、消防、暖通系統可安裝于水泵出口處以防止倒流及水錘對泵的損害。
二、DRVZ(H42X) 靜音式止回閥主要技術參數
型號 |
DRVZ-10 |
DRVZ-16 |
DRVZ-25Q |
|
公稱壓力 |
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
|
公稱通徑 |
DN50-350mm |
|||
最高工作壓力 |
1.0 MPa |
1.6 MPa |
2.5 MPa |
|
密封試驗壓力 |
1.0 MPa |
1.6 MPa |
2.5 MPa |
|
殼體試驗壓力 |
1.5 MPa |
2.4 MPa |
3.75 MPa |
|
主要 零件 材料 |
閥體、導流體 |
灰鑄鐵 |
球墨鑄鐵 |
|
閥座、軸承、閥瓣、軸 |
鋁青銅或銘不銹鋼 |
|||
彈簧 |
不銹鋼 |
|||

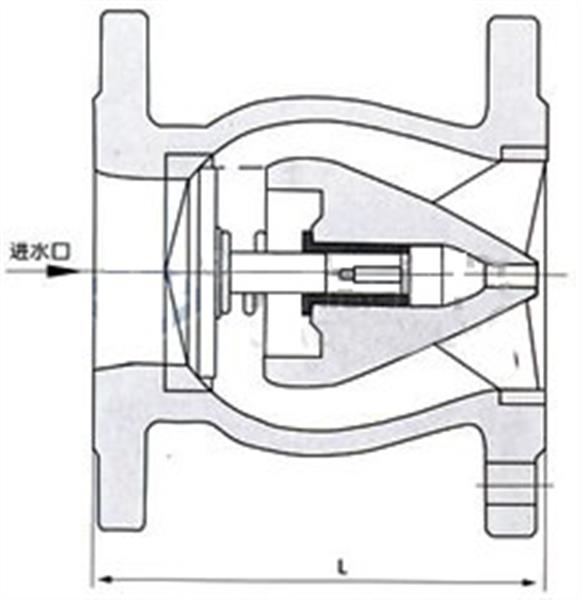

三、DRVZ(H42X) 靜音式止回閥主要外形尺寸
公稱通徑 |
L |
50 |
120 |
65 |
150 |
80 |
180 |
100 |
229 |
125 |
254 |
150 |
267 |
200 |
292 |
250 |
340 |
300 |
- |
350 |
- |
