Y43X比例式減壓閥

所屬類別：減壓閥系列

產品名稱：Y43X比例式減壓閥

產品標簽：Y43X固定比例式減壓閥,Y43X-10T/16T全銅比例式減壓閥,YB43X比例式減壓閥

更新時間：2021/3/9 10:15:58

訪問統計：

比例式減壓閥概述

比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。

固定比例式減壓閥主要技術參數

適用介質		水、氣體
適用溫度		≤90℃
壓力誤差		≤8％
****開啟壓力	2∶1	0.2MPa
	3∶1	0.3MPa
連接形式		法蘭、內螺紋
主要零件材料	閥體	錫青銅	不銹鋼	鑄鐵
	內件	錫青銅	不銹鋼	錫青銅或不銹鋼

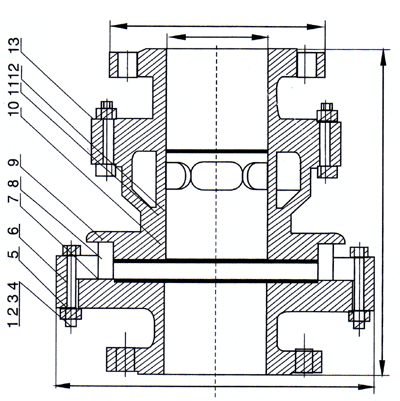

固定比例式減壓閥主要外形尺寸

法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4213.5-84標準

公稱通徑DN（mm）	A	D3
25	232	115/125
32	246	140/150
40	256	150/155
50	270	165/175
65	306	185/200
80	320	210/230
100	340	240/265
125	400	275/300
150	429	310/350
200	358	355/400

型號	公稱壓力	公稱通徑DN（mm）	L
YB43X-10T （B型）	1.0	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230
YB43X-16T （B型）	1.6	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230

公稱通徑DN（mm）	尺寸
公稱通徑DN（mm）	C	L	D
15	1/2"	80	50
20	3/4"	80	50
25	1"	90	54
32	1 1/4"	100	60
40	1 1/2"	110	68
50	2"	120	80

產品名稱	Y43X比例式減壓閥
產品型號	Y43X
公稱通徑	DN50-200mm
壓力范圍	1.6MPa
閥體材質	銅、鑄鋼、不銹鋼

Y43X-10、Y43X-16 型鑄鐵比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16，閥體材料為鑄鐵的固定比例式減壓閥。

主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10、Y43X-16 型鑄鐵比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。

YB13X比例式減壓閥主要零部件材料：

適用介質		水、氣體
適用溫度		≤90℃
壓力誤差		≤8%
****開啟壓力	2：1	0.2MPa
	3：1	0.3MPa
連接形式		法蘭、內螺紋
主要零件材料	閥體	錫青銅	不銹鋼	鑄鐵
	內件	錫青銅	不銹鋼	錫青銅或不銹鋼
