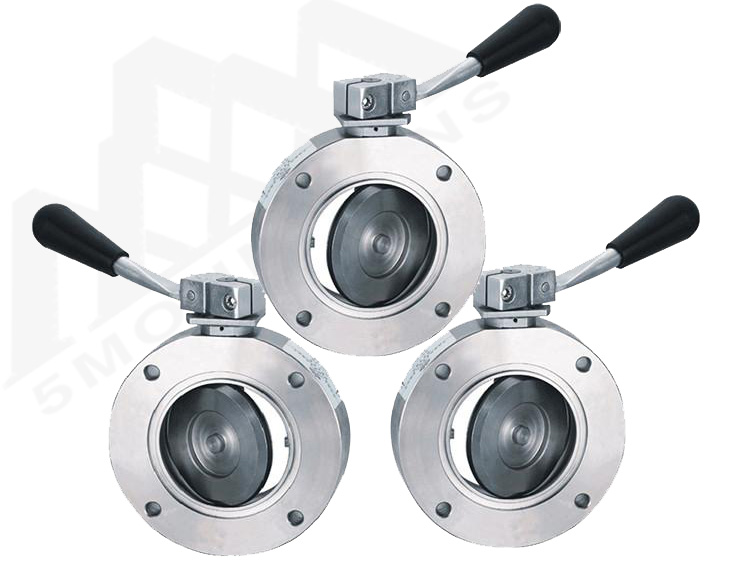

GI手動高真空蝶閥由本公司精心生產的一款真空閥。手動高真空蝶閥由適用于各種不同的輕重工業工況以及建筑管道，廣泛應用于化工，液化石油氣，車船制造設備，水、石油、啤酒、制藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
手動高真空蝶閥是用來接通或切斷真空管路中的氣流，蝶閥的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能；適用的工作介質為空氣和非腐蝕性氣體。
手動高真空蝶閥適用的介質為空氣及弱腐蝕性氣體；是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門；并已廣泛應用于新能源、真空鑄造、真空鍍膜行業及半導體產業。
| 產品名稱 | GI手動高真空蝶閥 |
| 產品型號 | GI |
| 公稱通徑 | 1-1/2(40mm)~16(400mm) |
| 壓力范圍 | 1.0×10-6Pa～1.6×106pa 泄漏率：≤1.0×10-6Pa?L/s |
| 閥體材質 | SS304/SS304L/SS316/SS316L |
GI-A型手動高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能。
適用的工作介質為空氣和非腐蝕性氣體。
適用范圍(Pa) |
105～1.3x10-5 |
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
介質溫度（℃） |
-25~+80（密封材料為丁腈橡膠） |
氣源壓力（MPa） |
0.4～0.8 |
法蘭標準 |
JB919 |
安裝位置 |
任意 |
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
n-ΦC |
GI-25 |
25 |
70 |
55 |
65 |
22 |
105 |
4-Φ7 |
GI-32 |
32 |
78 |
64 |
70 |
22 |
105 |
4-Φ7 |
GI-40 |
40 |
85 |
70 |
75 |
22 |
116 |
4-Φ7 |
GI-50 |
50 |
110 |
90 |
90 |
22 |
116 |
4-Φ9 |
GI-63 |
63 |
130 |
110 |
100 |
26 |
132 |
4-Φ9 |
GI-80 |
80 |
145 |
130 |
110 |
30 |
154 |
4-Φ9 |
GI-100 |
100 |
170 |
145 |
120 |
30 |
154 |
4-Φ12 |
GI-125 |
125 |
195 |
170 |
140 |
35 |
197 |
4-Φ12 |
GI-150 |
150 |
220 |
195 |
155 |
35 |
197 |
8-Φ12 |
GI-200 |
200 |
275 |
250 |
190 |
40 |
242 |
8-Φ12 |
GI-250 |
250 |
330 |
300 |
225 |
45 |
330 |
8-Φ12 |
GI-300 |
300 |
380 |
350 |
245 |
55 |
330 |
8-Φ14 |
GI-400 |
400 |
500 |
465 |
409 |
60 |
420 |
8-Φ18 |
